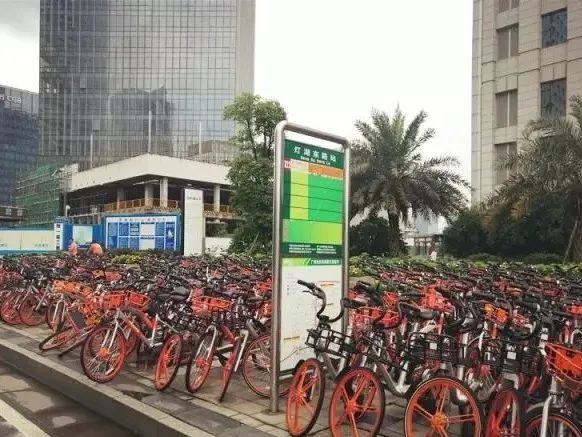

倡導綠色低碳出行，單車綠色出行成為日常生活的一部分，多一路暢通，多一片健康！而隨著共享單車的日益普及，其停放無序、占地較多、收費管理難、分布不合理、盜搶安全等社會性問題也應運而生。

為此，廣州市白云工商技師學院機電一體化預備技師班學子，綜合運用《機電一體化產品模型設計與制作》課程所學，研發出基于5G通信技術的智能立體自行車停車庫來解決這難題，目前相關系統正在申請國家發明專利中。

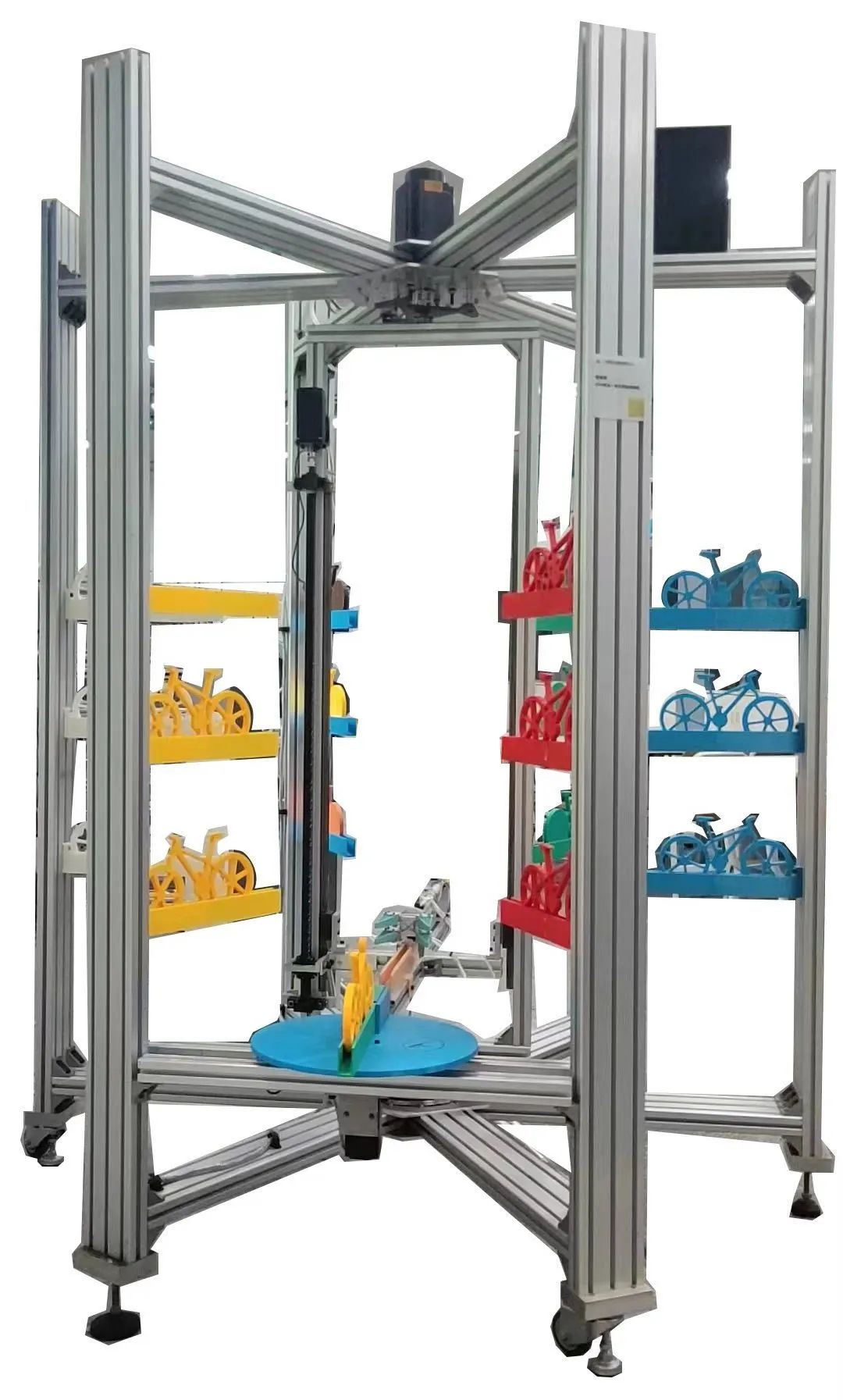

一、5G智能立體停車庫展示

5G智能立體停車庫是在圓型立體存取結構的優勢上創新的融入了5G通信技術，運作原理是"當人騎車過來后，通過手機APP給車庫發送一個存車的請求，然后立體車庫的門就打開了，打開之后，里面的存取車平臺就會把車夾進去，就送到指定的車位，就完成一次存取車，車庫里面的傳感器會記錄這次存車過程，把信息及時反饋到我們的APP。"

項目機械部分主要由主體旋轉軸、存車架、存取車平臺、圓形主體架、升降平臺、柔性氣爪、伺服驅器、PLC、5G路由器等組成。項目尤其適用于安裝在地下，形成多列多層的結構，這樣在占地面積不大的情況下能容納更多的自行車。

智能存取車與智能語音引導用戶能通過手機app就能方便地了解車位信息，并快速的一鍵完成存、取車操作。同時用戶在進行相關操作時，系統會有智能語音引導操作。用戶可自行設置六位密碼用于存取車，車輛無需上鎖，免去鎖車、佩戴鑰匙、開鎖等常規環節。管理人員遠程對系統的運行進行暫停、恢復以及用戶授權，管理人員不對用戶授權，用戶是無法使用車庫的，極大方便了設備的維護與管理。如果當設備出現小故障的時候，工程師可以遠程監測系統，遠程排除故障，無需現場維護，節省了大量的時間與人力。

在機電系張冠華、曾天賦、郭啟輝、江錦賢、鄺德亮老師的指導下，2019級預備技師班的學生(黃述兵、雷濤、陸源輝、姚龍、黃一拔、劉武、蘇華超、潘雄文、陳世森、 張永超）等，經過大半年的努力，經歷了零件加工、電氣選型、線路安裝、機體裝配、程序編寫及運行調試等工序流程，最終完成項目的設計與制作任務

制作成員研討程序

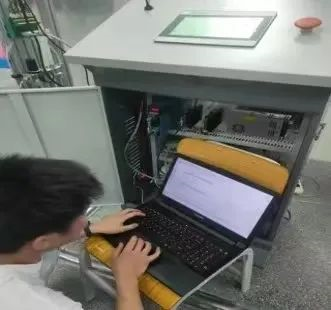

制作成員調試程序

編發：策劃推廣部 莫錦流
